“Assembled in Germany” – für höchste Qualität und Zuverlässigkeit –
100% geprüft. Unabhängig zertifiziert. Für professionelle 10-Gbit/s-Netzwerke.
Das Premium Keystone von DIGITUS® wurde für professionelle Kupferverkabelungen entwickelt, bei denen eine zuverlässige Datenübertragung, hohe Betriebssicherheit und langfristige Planungssicherheit zählen. Jede Leiterplatte wird einzeln geprüft. Zusätzlich bestätigt die unabhängige GHMT-PVP-Zertifizierung, dass das einzelne Verbindungselement die Anforderungen an die CAT 6A-Komponentenperformance erfüllt.
Mit einer Übertragungsbandbreite von bis zu 500 MHz, Unterstützung für 10Gbit/s und IEEE 802.3bt Type 4 sowie seiner robusten, rundum geschirmten Bauweise eignet sich das Modul für leistungsfähige Netzwerk-, Rechenzentrums- und Gebäudeinfrastrukturen.
Was ist für Ihr Projekt entscheidend?
Key Facts
100%-Prüfung jeder einzelnen Leiterplatte
Unabhängige GHMT-PVP-Zertifizierung
CAT 6A-Komponentenperformance bis 500 MHz
10Gbit/s für Datenraten bis 10 Gigabit pro Sekunde
Hohe Performance Reserve
IEEE 802.3bt Type 4 mit bis zu 90 W am speisenden Netzwerkgerät
Montage ohne Spezialwerkzeug
Mindestens 1.000 Steckzyklen
Zinkdruckgussgehäuse mit 360°-Schirmung

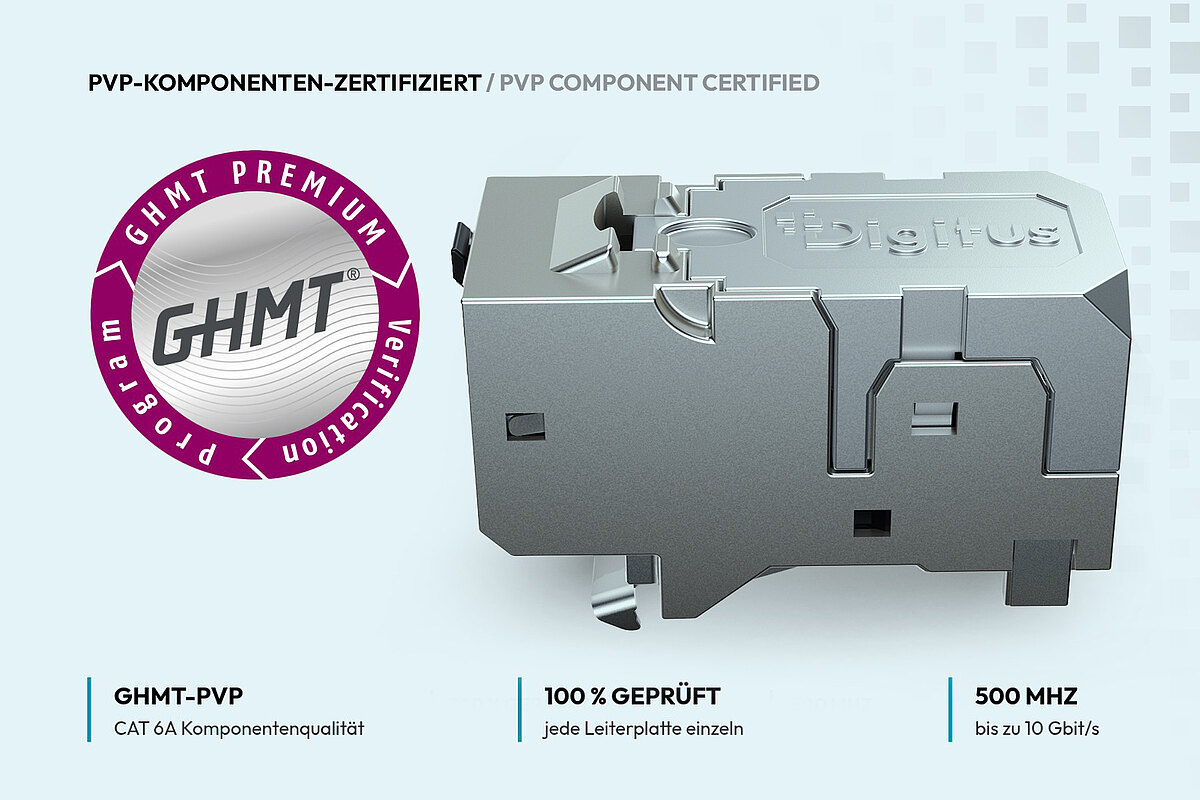

GHMT-PVP-zertifiziert
Was wird zertifiziert?
Die unabhängige Bewertung der einzelnen Verbindungskomponente unterstützt den technischen Nachweis in Projekten, in denen eine dokumentierte Komponentenperformance gefordert oder bevorzugt wird.
Unabhängig zertifizierte CAT 6A-Komponente
Die GHMT-PVP-Zertifizierung bezieht sich direkt auf das einzelne Premium Keystone von DIGITUS®. Dadurch wird seine CAT 6A-Komponentenperformance unabhängig geprüft und bewertet. Anders als bei einer Permanent-Link-Zertifizierung gilt der Nachweis nicht nur für eine festgelegte Kombination aus Installationskabel und Verbindungskomponenten.
Das ist besonders bei anspruchsvollen Projekten, in Rechenzentren und bei Ausschreibungen relevant, wenn ein unabhängiger Nachweis für die einzelne Verbindungskomponente gefordert oder bevorzugt wird.
CAT 6A für leistungsfähige 10-Gigabit-Netzwerke
Das Premium Keystone von DIGITUS® bietet CAT 6A-Komponentenperformance bis 500 MHz und ist für 10Gbit/s ausgelegt. 10Gbit/s ermöglicht Datenraten von bis zu 10 Gigabit pro Sekunde über Kupferkabel. Typische Einsatzbereiche sind Unternehmensnetzwerke, Rechenzentren, professionelle Büroverkabelungen sowie Gebäude- und Industrieinfrastrukturen.
4PPoE Type 4 für leistungsintensive Anwendungen
Das Premium Keystone von DIGITUS® ist für IEEE 802.3bt Type 4 mit bis zu 90 W am speisenden Port ausgelegt. Dieser Standard wird auch als 4PPoE bezeichnet, da alle vier Adernpaare des Ethernet-Kabels zur Stromübertragung genutzt werden. So lassen sich leistungsstarke Endgeräte über nur ein Kabel gleichzeitig mit Daten und Energie versorgen.
Das Keystone stellt selbst keine Leistung bereit. Als passive Verbindungskomponente überträgt es Daten und Energie innerhalb der PoE-Strecke. Für einen sicheren Betrieb müssen alle beteiligten Komponenten auf die benötigte Leistung ausgelegt sein: das PSE (Power Sourcing Equipment, zum Beispiel PoE-Switch oder Injector), das Installationskabel, die Steckverbinder und das angeschlossene Endgerät.
Das Keystone erzeugt die Leistung nicht selbst. Es ist eine passive Verbindungskomponente innerhalb der PoE-Strecke. Switch oder Injector, Installationskabel, Steckverbinder und Endgerät müssen gemeinsam für die benötigte Leistung geeignet sein.
- Leistungsstarke WLAN-Access-Points
- PTZ-Kameras und Videoüberwachung
- Digital-Signage- und AV-Anwendungen
- Gebäudeautomation und Smart Building
- Beleuchtungs-, IoT- und Sensorinfrastrukturen
4PPoE Type 4 bis 90 W
Wählen Sie mehrere Endgeräte aus und sehen Sie, wie sich der visualisierte Leistungsbedarf verändert.
Interaktive PoE-Visualisierung
Endgeräte kombinieren
Die Wattwerte dienen ausschließlich der interaktiven Veranschaulichung. Der tatsächliche Leistungsbedarf ist vom konkreten Endgerät abhängig. Das DN-93625 erzeugt keine Leistung, sondern ist eine passive Verbindungskomponente. Switch oder Injector, Installationskabel, Steckverbinder und Endgerät müssen gemeinsam für die benötigte Leistung geeignet sein. Mehrere hier ausgewählte Endgeräte veranschaulichen eine addierte Last und sind nicht als reale Versorgung mehrerer Geräte über einen einzelnen Keystone-Port zu verstehen.

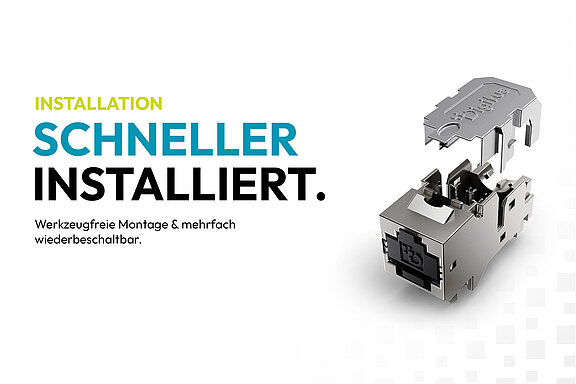

Montage ohne Spezialwerkzeug
Das Premium Keystone von DIGITUS® ist für eine schnelle und strukturierte Anschlusstechnik auf der Baustelle konzipiert. Der Wire Manager, eine Führungshilfe zum korrekten Einlegen der Adern, sowie die integrierte Kabelhalterung und Zugentlastung erleichtern die Montage. Der Wire Manager lässt sich bei Bedarf wieder öffnen und erneut verwenden. Dadurch bleiben spätere Korrekturen oder eine neue Beschaltung möglich.
- Beschaltung nach T568A und T568B
- Geeignet für massive und flexible Leiter
- Leiterquerschnitte von AWG 26/1 bis 22/1 sowie AWG 26/7 bis 22/7
- Kompatibel mit geeigneten Patchfeldern, Anschlussdosen und Keystone-Dosen
In vier Schritten angeschlossen
01Kabel vorbereiten
Installationskabel mit üblichem Installationswerkzeug abmanteln und den Schirm vorbereiten.
02Adern einlegen
Adern nach T568A oder T568B in den Wire Manager einlegen – für massive und flexible Leiter.
03Adern kürzen
Adern bündig zum Wire Manager kürzen.
04Fixieren & einsetzen
Kabel mit integrierter Halterung und Zugentlastung fixieren, Modul in Patchfeld oder Dose einsetzen.

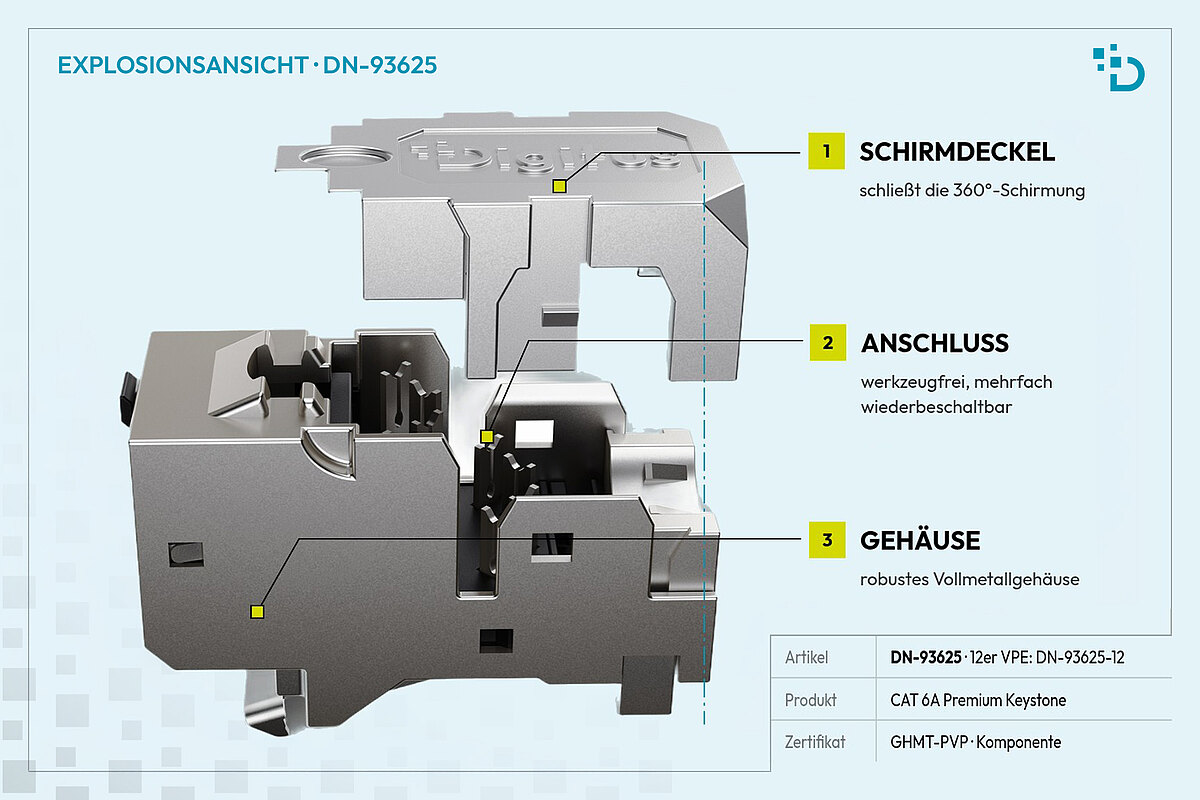

Robuste, geschirmte Bauweise
Das robuste Zinkdruckgussgehäuse mit 360°-Schirmung unterstützt eine durchgängige Schirmkontaktierung rund um das Modul. Dadurch können elektromagnetische Störeinflüsse auf die Datenübertragung reduziert werden. Laut Produktmatrix ist das Keystone für mindestens 1.000 Steckzyklen und einen Betriebstemperaturbereich von -40 bis +70 °C ausgelegt.

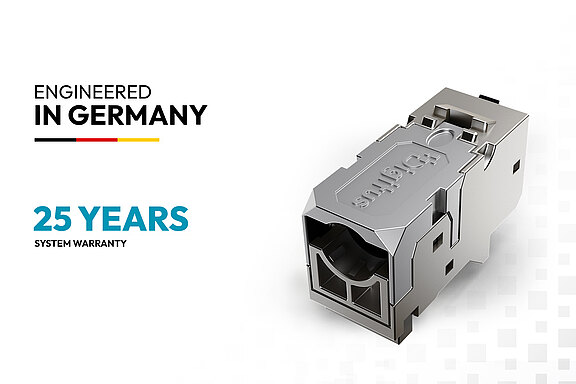

Europäische Entwicklung und Fertigung
Entwickelt für professionelle Netzwerkinfrastrukturen in Europa: Das Premium Keystone von DIGITUS® profitiert von kurzen Lieferwegen, hohen Qualitätsstandards und einer engen Zusammenarbeit entlang der Fertigungskette. Die Leiterplatte und das Zinkdruckgussgehäuse werden in Deutschland gefertigt, die Endmontage erfolgt in der EU. So entsteht eine zuverlässige Verbindungskomponente für professionelle Netzwerkprojekte.
Langfristige Systemperspektive
Für nachhaltige und zukunftssichere Netzwerkprojekte: Das Premium Keystone von DIGITUS® ist Teil des umfassenden DIGITUS® Verkabelungssystems. Für qualifizierte DIGITUS® Systeminstallationen kann eine Systemgarantie von bis zu 25 Jahren gelten.
DIGITUS® Keystone Musterbox anfordern
Testen Sie das DIGITUS® CAT 6A Premium Keystone Modul DN-93625 in Ihrer nächsten Netzwerkinstallation. Fordern Sie jetzt Ihre kostenlose Musterbox an.
DIGITUS® CAT 6A Keystone-Module im Vergleich
Vergleichen Sie Zertifizierung, Bauform, Kabelmanagement, PoE-Leistung und Installationseigenschaften unserer CAT 6A Keystone-Module. Wählen Sie bis zu drei Modelle für den direkten Vergleich.
Downloads & Bezugsquellen
- Produktmatrix CAT 6A Keystone-Module (PDF)
- Datenblatt DN-93625 (PDF)
- GHMT-PVP-Komponentenzertifikat (PDF)
- Ausschreibungstext – auf Anfrage
- Montageanleitung – auf Anfrage
DIGITUS® Produkte erhalten Sie über unsere Handelspartner. Unterlagen für Planung und Ausschreibung senden wir Ihnen gerne zu.
Häufig gestellte Fragen
Beim DN-93625 wird jede einzelne Leiterplatte geprüft und nicht nur eine Stichprobe aus der Produktion. Das unterstützt eine geringe Fertigungsstreuung und eine gleichbleibend hohe Produktqualität. Die Aussage bezieht sich auf die Leiterplatte, nicht auf eine vollständige Permanent-Link- oder Channel-Messung jedes fertigen Moduls.
Die GHMT-PVP-Zertifizierung bestätigt die geprüfte CAT 6A-Performance des einzelnen Keystone Moduls. Im Rahmen des Programms werden Produkte außerdem wiederkehrend und unangekündigt überprüft. Planer und Installateure erhalten dadurch einen unabhängigen Nachweis für die Verbindungskomponente selbst.
Bei einer Komponentenzertifizierung wird das einzelne Keystone geprüft. Eine Permanent-Link-Zertifizierung bewertet dagegen eine festgelegte Kombination aus Installationskabel und Verbindungskomponenten. Welche Zertifizierung relevant ist, hängt von der Ausschreibung und dem geplanten Verkabelungssystem ab.
Type 4 ist die höchste Leistungsstufe innerhalb von IEEE 802.3bt. Dabei werden alle vier Adernpaare zur Energieübertragung genutzt. Der PoE-Switch oder Injektor kann bis zu 90 W einspeisen, wovon bei maximaler Leitungslänge bis zu 71,3 W am Endgerät verfügbar sind. Das ermöglicht die Versorgung leistungsstarker Access Points, Kameras und Smart-Building-Komponenten.
Ja. Das Modul bietet CAT 6A-Komponentenperformance bis 500 MHz und unterstützt 10GBASE-T mit bis zu 10 Gigabit pro Sekunde. Für die Gesamtperformance müssen auch Kabel, Patchpanel und weitere Komponenten entsprechend ausgelegt sein.
Nein. Das DN-93625 lässt sich ohne spezielles Anschlusswerkzeug nach T568A oder T568B beschalten. Zur Vorbereitung des Installationskabels, etwa zum Entfernen des Kabelmantels oder Kürzen der Adern, können jedoch übliche Installationswerkzeuge erforderlich sein.
Ein Steckzyklus umfasst das Einstecken und Herausziehen eines RJ45-Steckers. Das DN-93625 ist für mindestens 1.000 Steckzyklen ausgelegt. Gegenüber Modellen mit mindestens 750 Steckzyklen sind das 250 zusätzliche spezifizierte Steckvorgänge. Die Angabe beschreibt die mechanische Belastbarkeit der Schnittstelle, nicht die gesamte Lebensdauer des Moduls.
Das Modul eignet sich für kompatible Keystone-Patchpanels, Netzwerkdosen, Aufputzgehäuse und hochverdichtete 19-Zoll-Patchfelder. Durch seine Slim-Bauform kann es auch in geeigneten Doppelanschlussdosen und platzkritischen Installationen eingesetzt werden.
Das DN-93625 eignet sich besonders für professionelle CAT 6A-Verkabelungen, Rechenzentren, 10-Gigabit-Netzwerke und 4PPoE-Infrastrukturen. Die Kombination aus 100-%-Prüfung jeder Leiterplatte, GHMT-PVP-Komponentenzertifizierung, Type-4-Unterstützung und mindestens 1.000 Steckzyklen positioniert es als Premium-Modul für anspruchsvolle Projekte.
